デュアルシフト方式による効率化

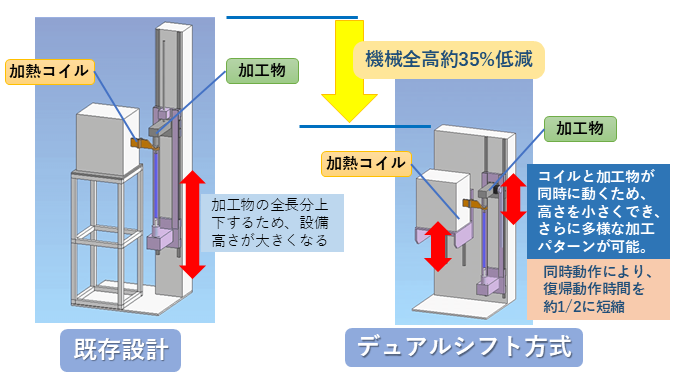

電気興業株式会社が開発した竪型（たてがた）熱処理設備は、加工品と加熱コイルの移動を同時に行う「デュアルシフト方式」を採用しているとのことです。この方式により、従来比で機械全高を約35％低減することに成功しました。
また、加熱後の復帰動作時間についても約1/2に短縮されており、熱処理工程の効率化が図られています。なお、この設備に関する技術は現在特許出願中とのことです。
Ms.ガジェット機械の高さを抑えることで、設置場所の制約を減らせるのは現場にとって大きなメリットとなりそうですね。
搬送性と設置環境への配慮
本設備は高さを抑えた設計により、搬送や搬入時の制約を大幅に低減しています。トレーラー輸送などの大規模な搬送を前提としない運用が可能となり、搬送時に機械を水平に寝かせる作業なども不要となっています。
- 機械全高を約35％低減
- 加熱後の復帰動作時間を約1/2に短縮
- 天井の低い工場にも設置可能
これらの特徴により、従来の竪型設備では導入が難しかった天井の低い工場などでも設置しやすくなっています。現場の環境に合わせた柔軟な設備導入が期待できる設備と言えそうです。
Ms.ガジェット高さが抑えられているため、設置場所を選ばないという点は工場運営において重要なポイントです。
主な設備仕様

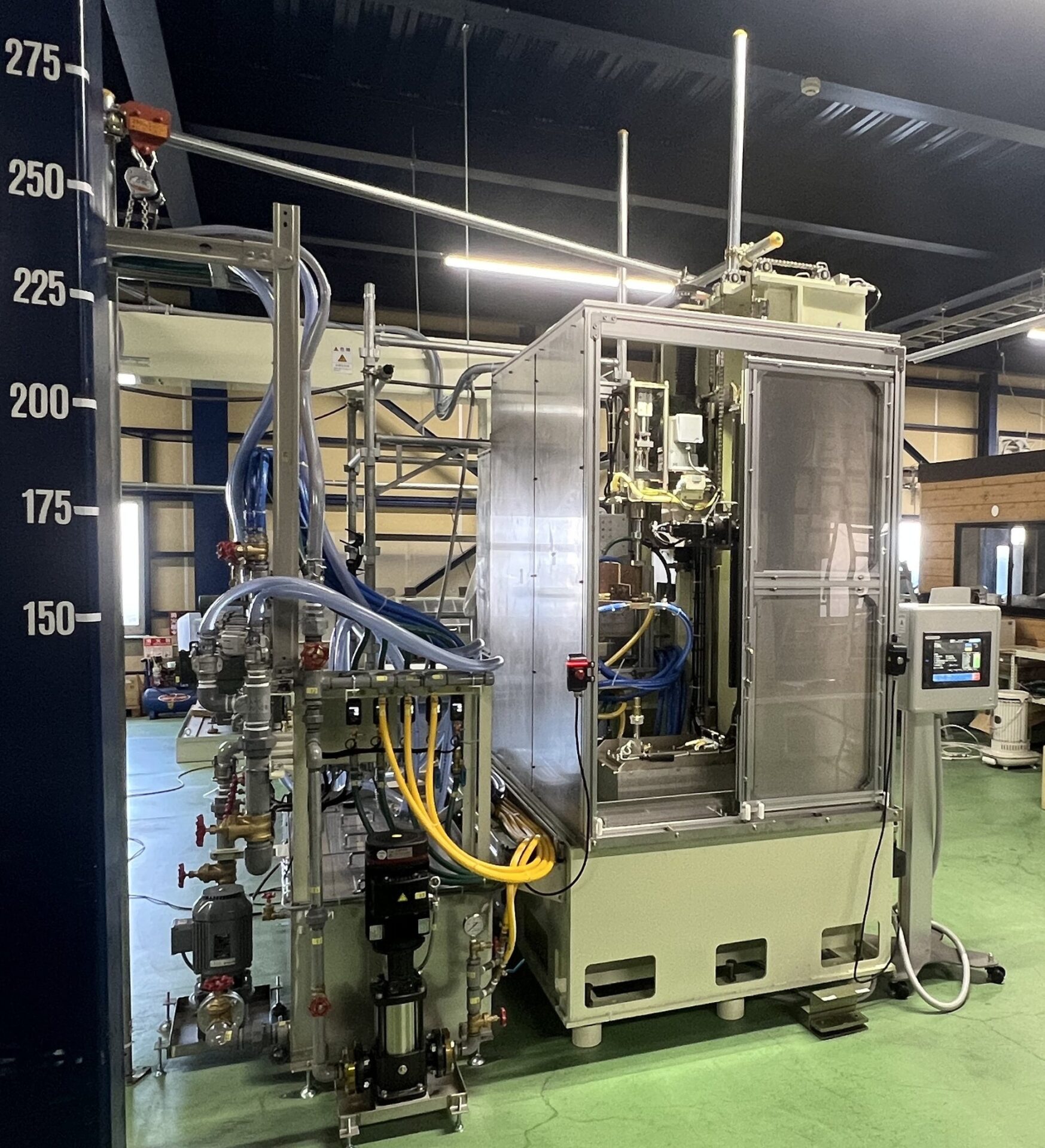

東海熱処理研究センターに導入された試作機の主な仕様は以下の通りとなっています。
| 項目 | 仕様 |
|---|---|
| 機械サイズ | D 1700mm × W 1300mm × H 2800mm |
| 取付ワーク径 | Φ15～250mm |
| 取付ワーク長さ | 100～1000mm |
| 最大ワーク重量 | 50kg |
| ワーク回転数 | ～360rpm |
自動車のドライブシャフトなどの長尺部品を対象としており、量産化に向けた条件検討や評価を迅速に行える体制が整えられました。同社では本設備の導入により、東海地区における開発および量産化プロセスを支援していくとしています。
Ms.ガジェットドライブシャフトなどの長尺部品に対応できる試作機が研究センターにあることで、周辺企業の開発スピード向上に寄与しそうですね。
電気興業、機械全高を35％低減した竪型熱処理設備を開発
