シーシーエス、光沢体や透明体の検査に対応する「二軸位相シフト照明」を発売

二軸位相シフト照明の主な特徴

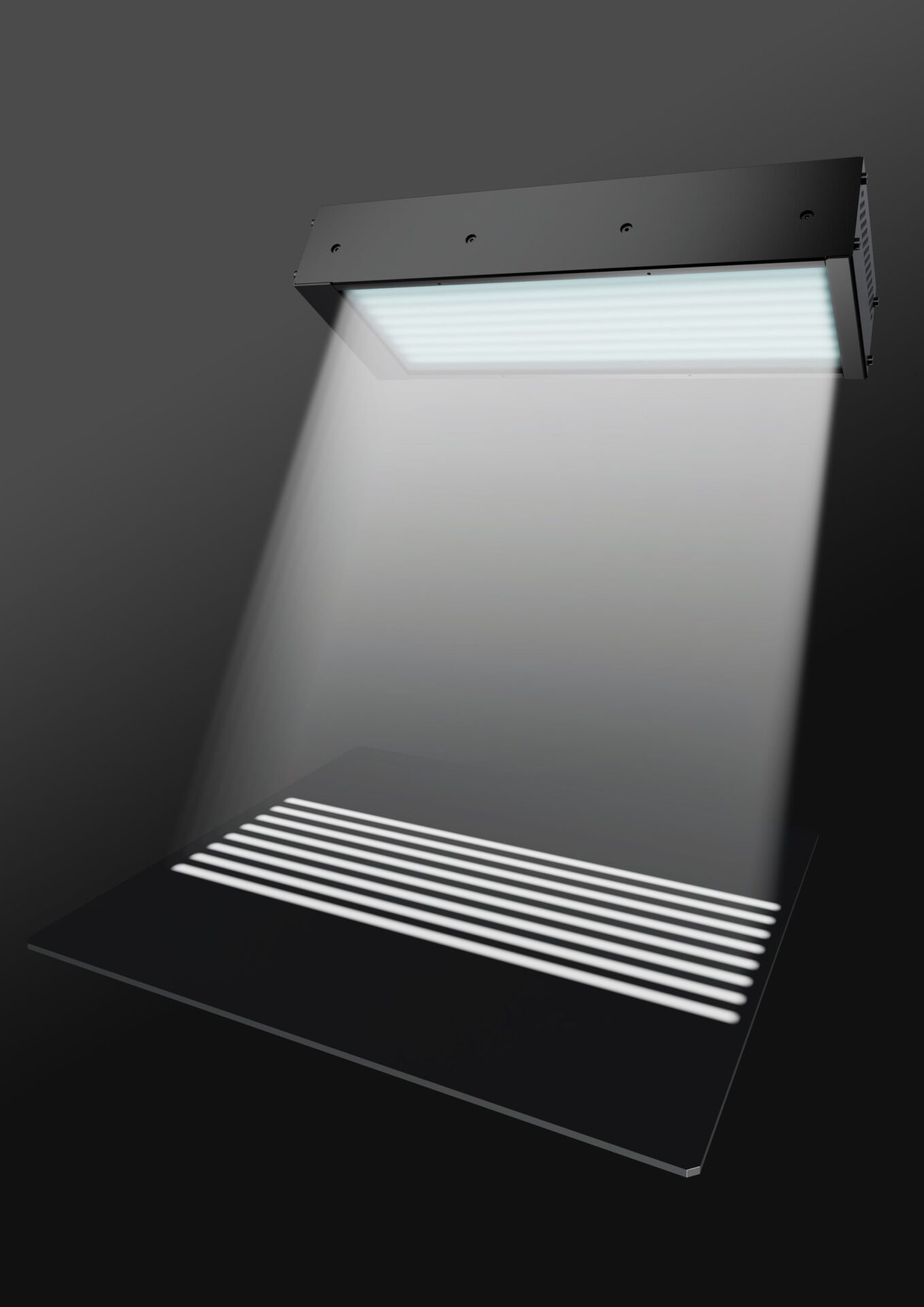

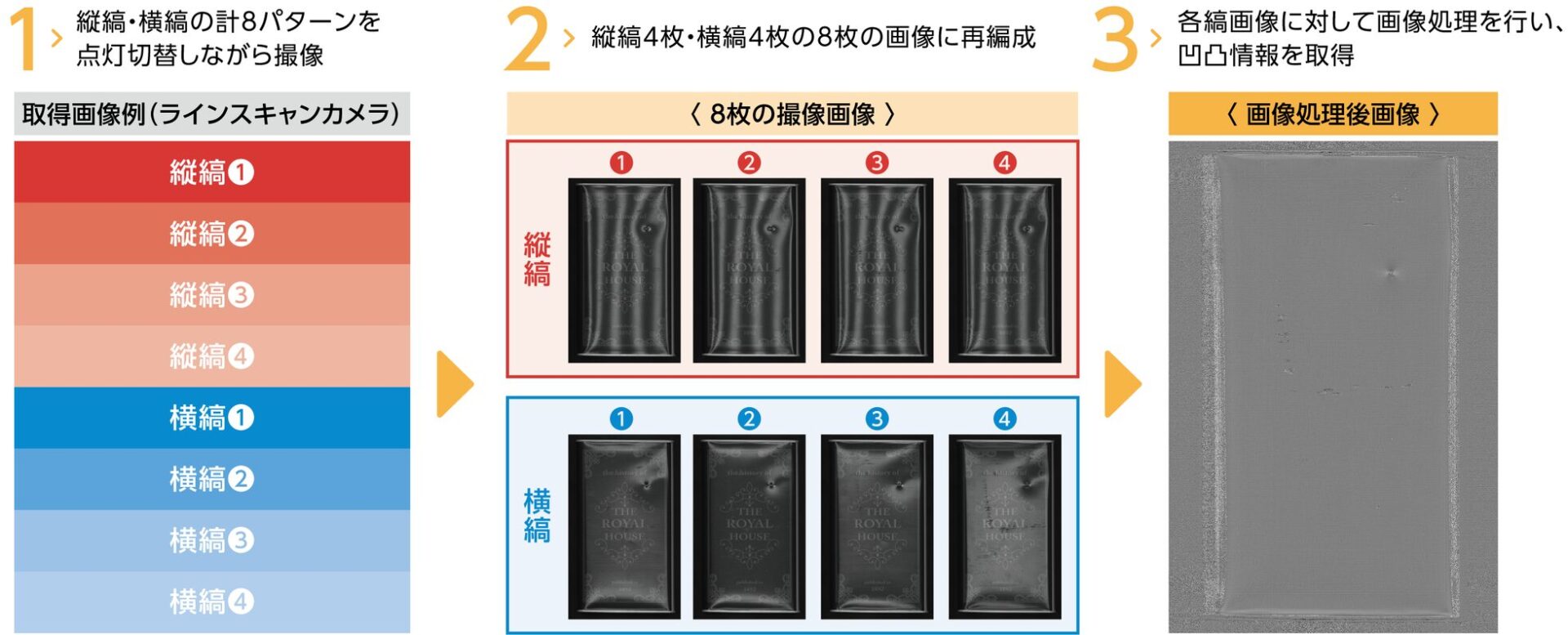

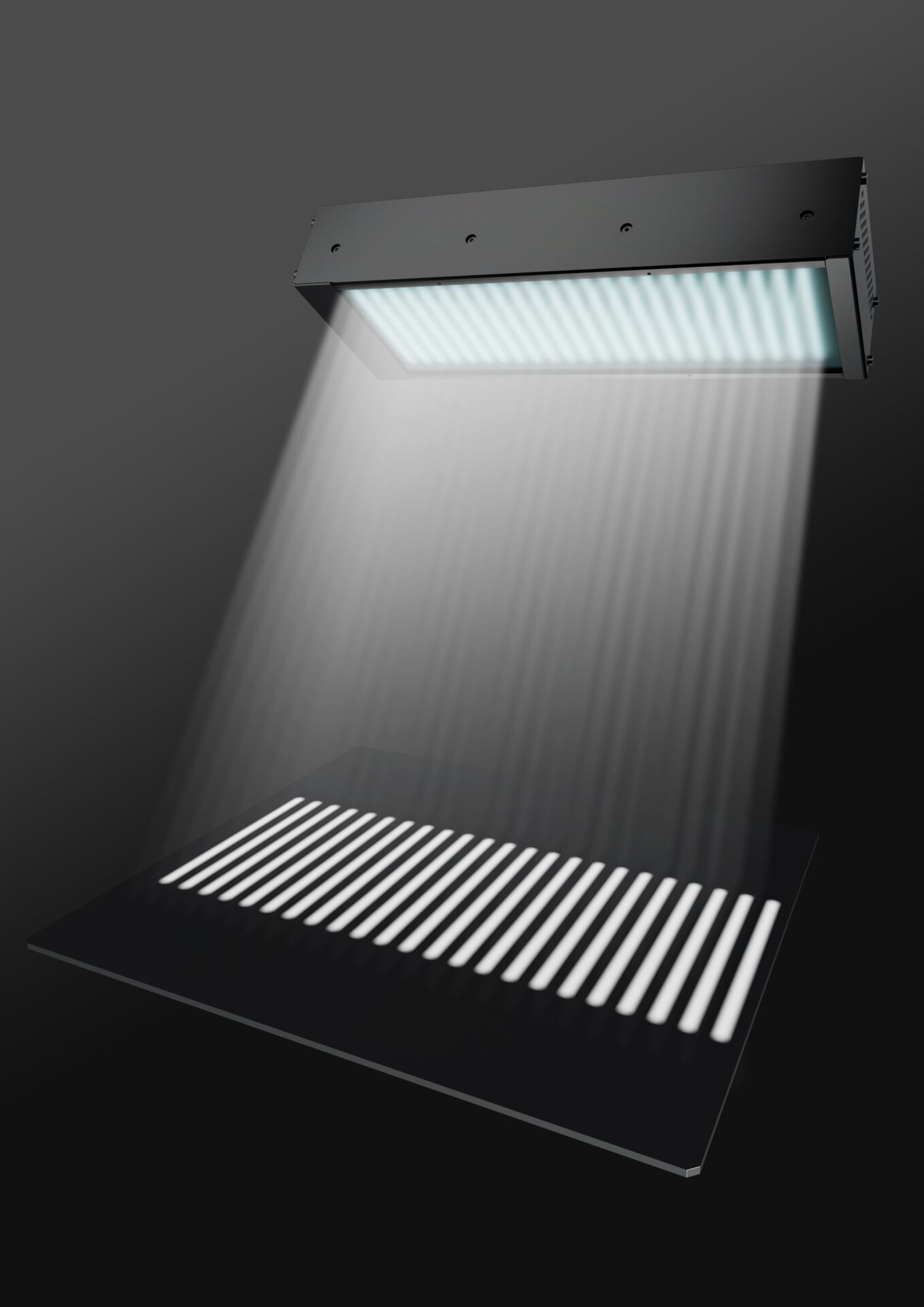

従来の検査照明では、光沢や透明性を持つ対象物において、光の映り込みにより欠陥の検出が困難でした。今回発売された「二軸位相シフト照明」は、縦縞と横縞のパターンを対象物に投影し、計8枚の画像を撮像して位相シフト法で画像処理を行うことで、高難度の欠陥検出を実現しています。

この照明技術は、検査対象物の形状変化を捉えることに強みを持っており、エリアカメラだけでなくラインスキャンカメラを用いた検査にも対応しています。

• 位相シフト法による高精度な欠陥検出
• 検査対象物や欠陥の種類に応じた縞パターンのチューニングが可能
• 最大500kHzの高速点灯切替に対応
• ラインスキャンカメラおよびエリアカメラでの利用が可能

Ms.ガジェット

光沢体や透明体の検査は製造現場でも難所とされていますが、縞パターンを投影して演算するアプローチは非常に理にかなっていますね。

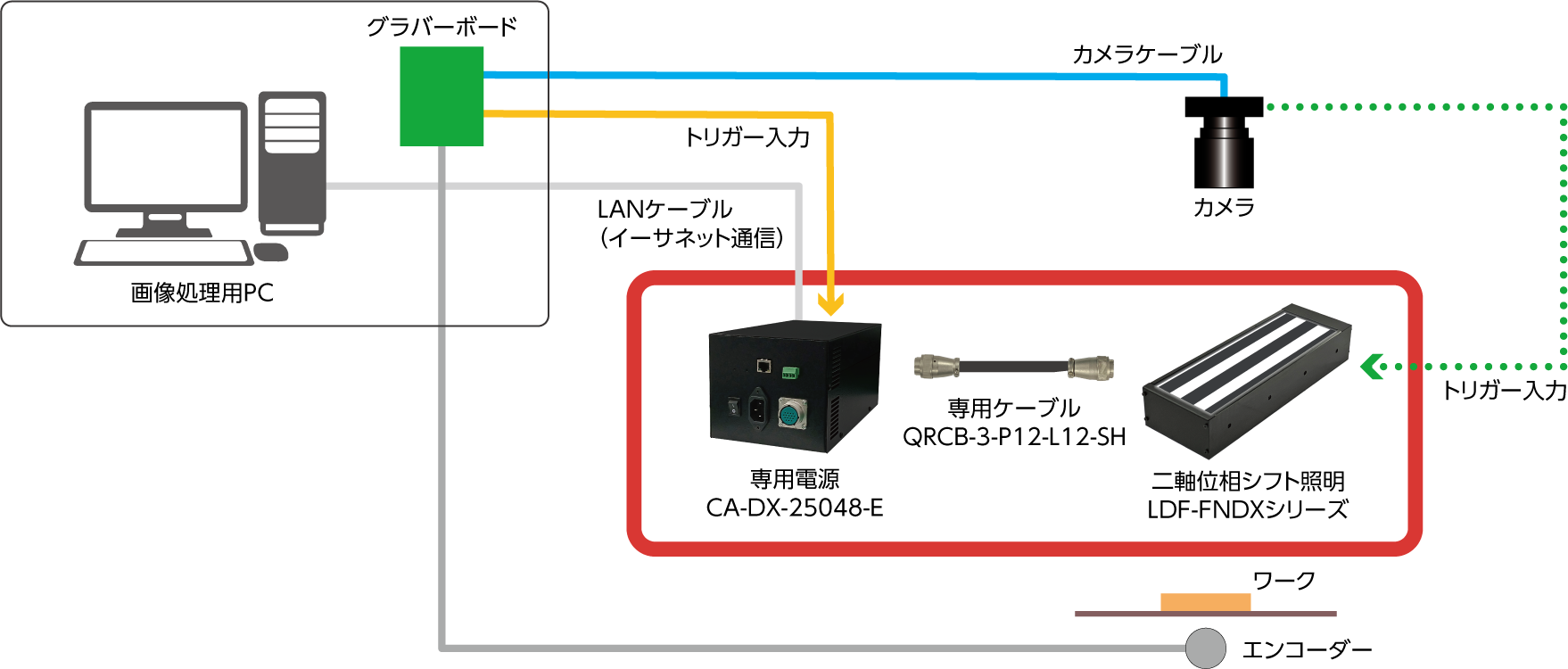

柔軟な発光面サイズとシステム構成

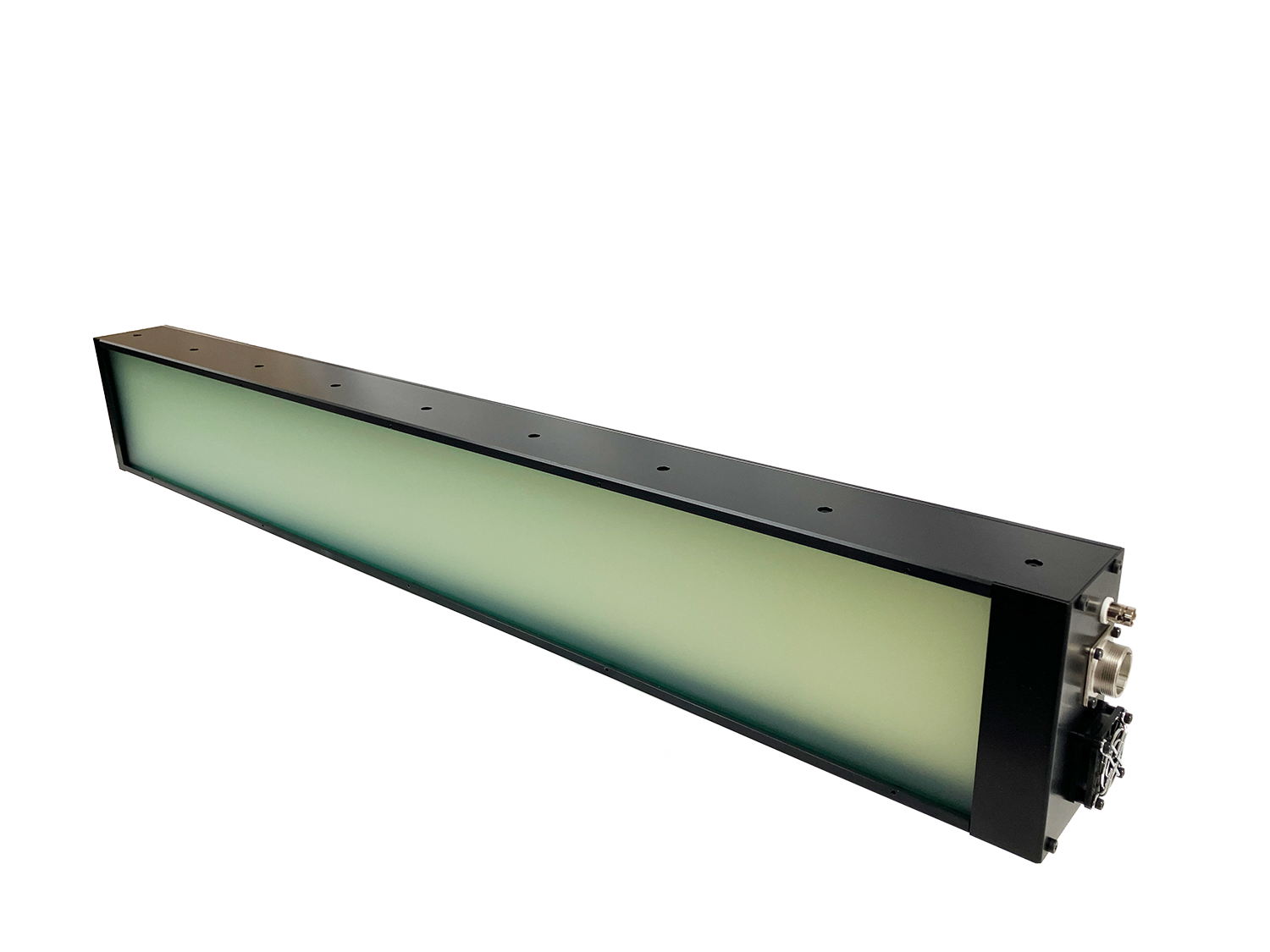

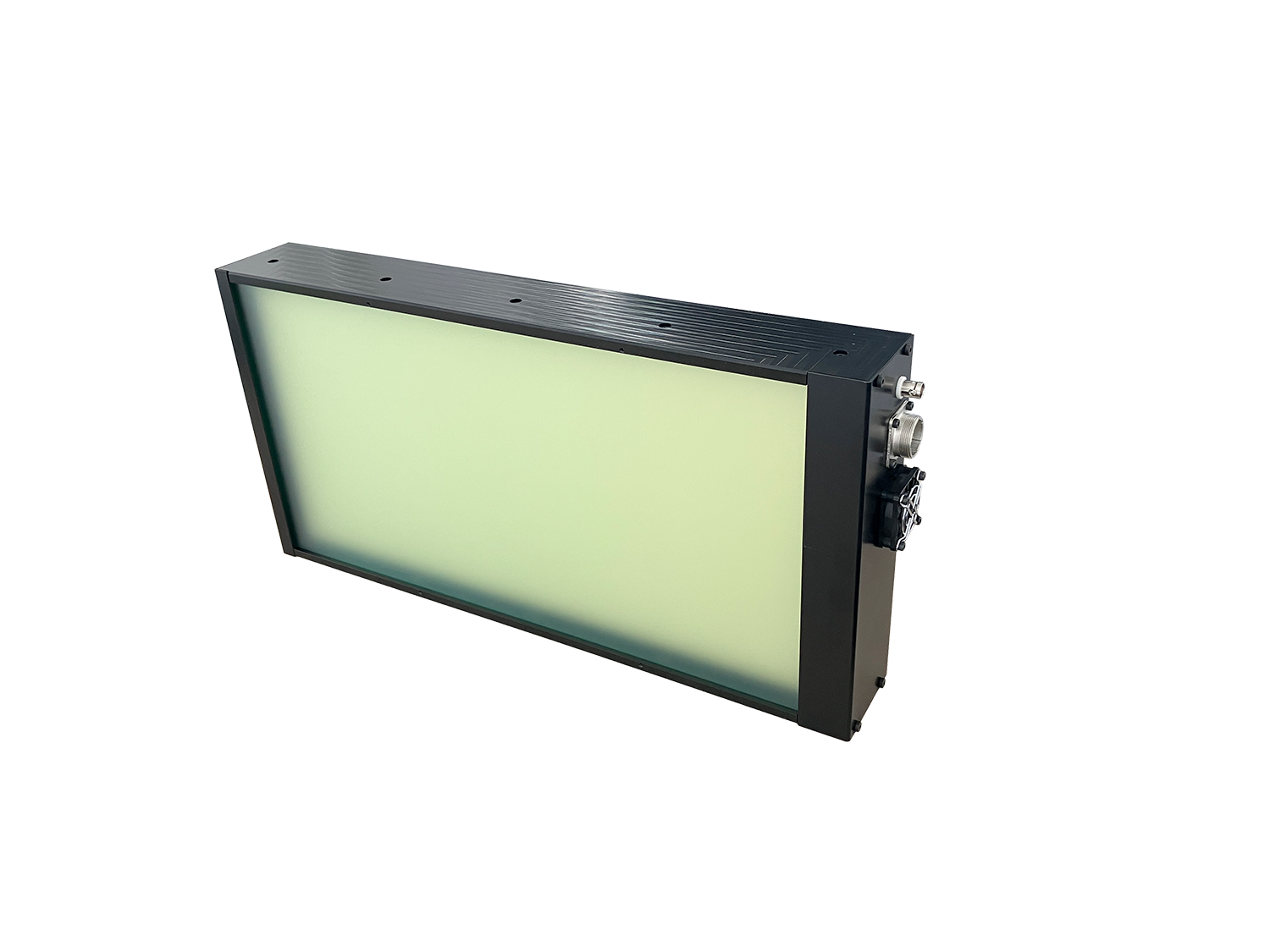

検査環境や対象物の大きさに合わせて、発光面サイズを11種類から選択可能です。パネルの組み合わせにより、用途に応じた最適なサイズを構築できます。

※点灯速度は設定可能な上限値です。

例えば、型式「LDF-903X122SW-FNDX」では903×122mm、「LDF-455X234SW-FNDX」では455×234mmといったサイズ展開が用意されており、検査ラインの構成に合わせた導入が可能です。

Ms.ガジェット

11種類ものサイズ展開があるのは、多様な検査現場のニーズに応えるための柔軟な設計といえます。
