STマイクロ、アナログ乗算器不要のPFCコントローラ「L6462A」を発表

アナログ乗算器不要でコストと効率を両立

STマイクロエレクトロニクスは、部品コストを抑制しつつ高効率化を実現するトランジションモード（TM）PFCコントローラIC「L6462A」の提供を開始しました。本製品は、最大250Wのコンスーマ機器や電源アダプタ、薄型テレビ、照明ドライバなどに適した設計となっています。

L6462Aは、従来のPFCコントローラで必要とされていたアナログ乗算器や分圧回路を使用せず、電流生成回路と整形回路で正弦波の基準波形を生成します。また、インダクタの消磁化を検出して制御を行うため、補助巻線やインタフェース部品も不要です。これにより、回路構成を簡略化しつつ、優れたコスト効率と性能を実現しています。

Ms.ガジェット

アナログ乗算器が不要になるというのは、基板設計の簡素化やコストダウンに大きく貢献しそうですね。

中負荷から軽負荷まで高効率な動作を実現

本製品は、革新的な電流形成回路と消磁検出機能により、中負荷および軽負荷時における全高調波歪（THD）を最小限に抑えます。待機電流は60µA未満に抑えられており、厳しいエコデザイン規制への適合も容易です。

高負荷時には擬似共振モードで動作し、負荷が低下するにつれてバレー・スキッピング（動作周波数を段階的に低減する技術）により効率を維持します。LED照明アプリケーションにおいては、バースト・モードのしきい値が低いため、滑らかな調光が可能です。

Ms.ガジェット

負荷に応じて動作モードを切り替えることで、幅広い出力範囲で効率を維持できる点は非常に実用的です。

保護機能と評価環境の充実

L6462Aは、90Vから264Vまでの広いAC入力電圧範囲に対応しています。出力電圧は通常400Vを供給するように設計されており、改良されたエラーアンプにより大きな負荷変動に対しても安定した応答性を確保しました。また、過電流や過電圧、インダクタの短絡などに対する多様な保護機能を内蔵しています。

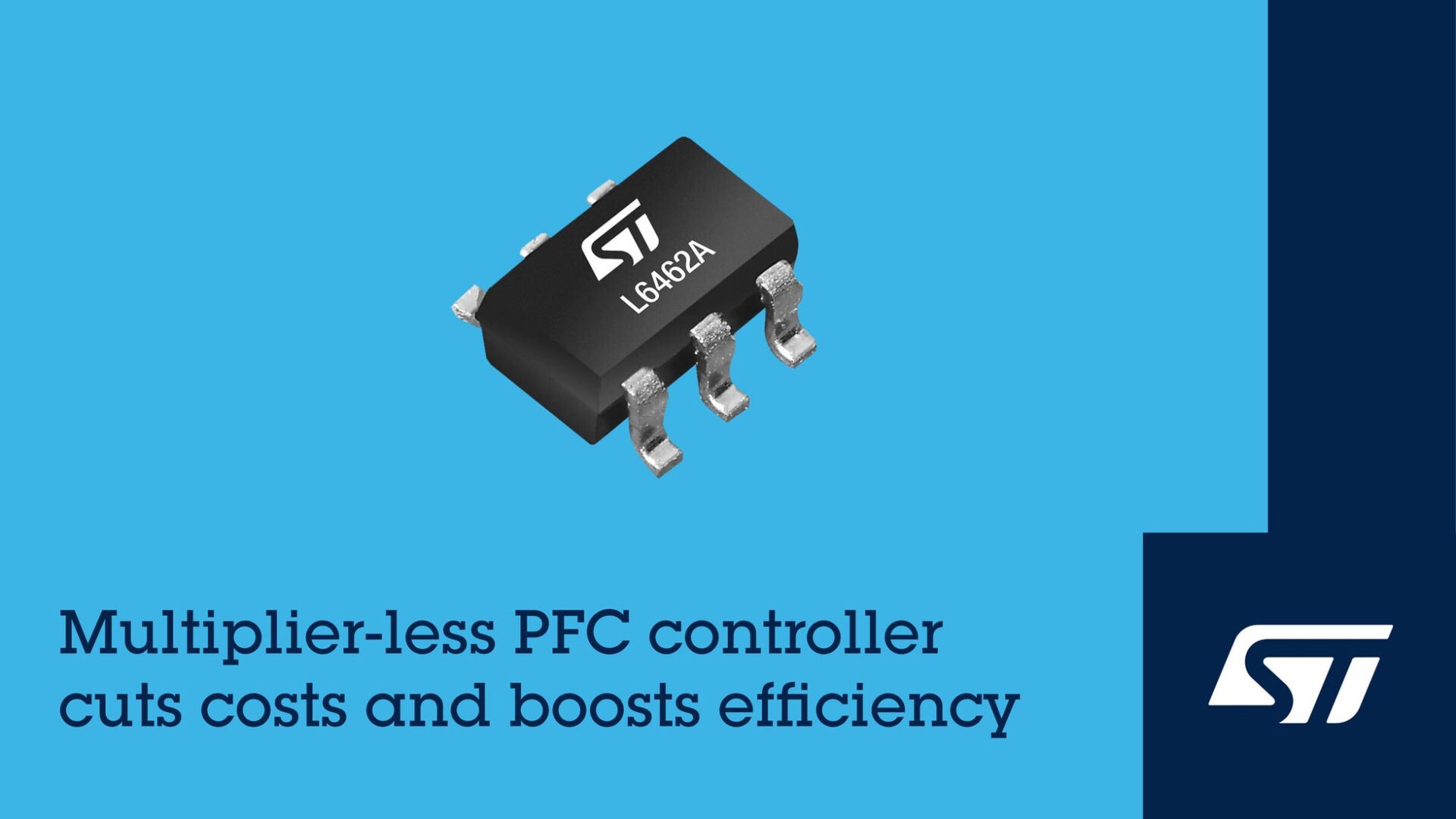

機能評価用として、250W PFCプリレギュレータを搭載した評価ボード「EVL6462A-250W-M」も提供されています。このボードでは、ピーク効率97%超を達成しており、回路のシミュレーションにはSTのeDsimツールが活用可能です。本製品は現在量産中で、SOT23-6Lパッケージで提供されています。

Ms.ガジェット

評価ボードが用意されていることで、開発者が実際の性能を素早く確認できるのはありがたい配慮です。

なお、本製品の単価は1000個購入時に約0.18ドルとなっています。

Ms.ガジェット

単価が非常に安価に設定されており、コストを重視する製品開発において有力な選択肢となりそうです。
