ローム、超小型実装を実現した昇降圧電源基板を開発

〈景品表示法に基づく表記〉当サイトはアフィリエイトプログラムによる収益を得ています。
ローム、超小型実装を実現した昇降圧電源基板を開発 - 画像1
目次

超小型の実装エリアを実現した新リファレンス基板

ロームは、高効率と超低消費電流を両立した電源IC「BD83070GWL」向けの新しいリファレンス基板「BD83070GWL-EVK-002」を開発したと発表しました。この基板は、小型バッテリー駆動機器における電源回路の省スペース化を目的として設計されています。

ローム、超小型実装を実現した昇降圧電源基板を開発|超小型の実装エリアを実現した新リファレンス基板

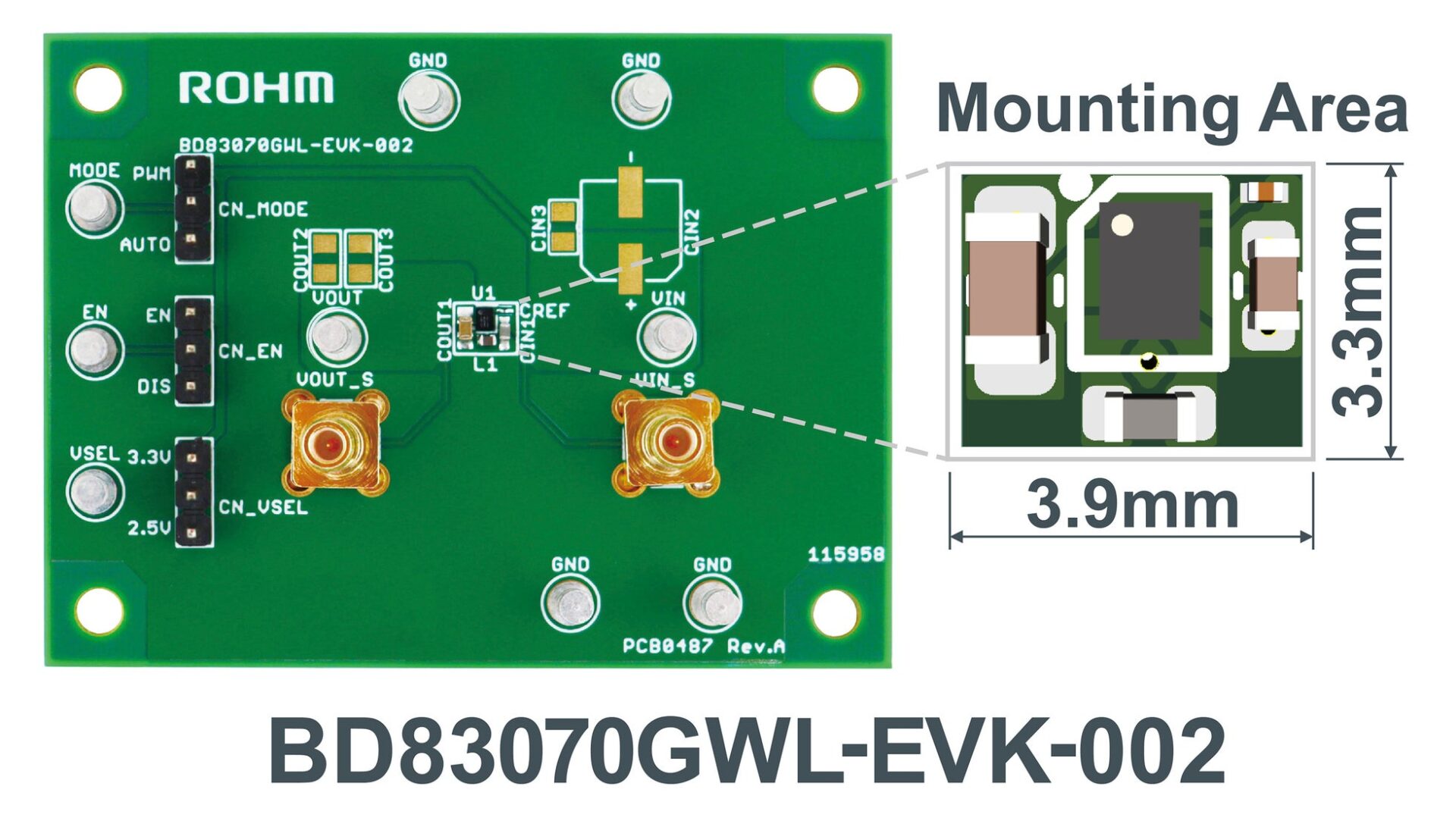

本製品は「BD83070GWL」と周辺部品(コイル、コンデンサ)の計5点で構成されており、実装面積は12.87mm2(3.3×3.9mm)を達成しています。一般的な昇降圧電源ICを使用した構成と比較して、高い実装効率を実現しているとのことです。

ローム、超小型実装を実現した昇降圧電源基板を開発|超小型の実装エリアを実現した新リファレンス基板Ms.ガジェット
わずか12平方ミリメートル強というサイズは、ウェアラブル機器のような限られたスペースの設計において非常に大きなメリットになりそうですね。

設計の効率化を支援するリファレンスデザイン

ロームは、本リファレンス基板の回路パターンやBOM(部品表)などの設計情報を公開しています。これにより、ユーザーは単なる評価用途だけでなく、製品の量産設計へスムーズに展開することが可能です。

ローム、超小型実装を実現した昇降圧電源基板を開発|設計の効率化を支援するリファレンスデザイン

主な仕様や特徴は以下の通りとなっています。

  • 最大97%の高効率を実現
  • 2.8µAの超低静止電流
  • 実装面積:12.87mm2
  • 設計情報(回路図・BOM)の公開により量産設計に対応
ローム、超小型実装を実現した昇降圧電源基板を開発|設計の効率化を支援するリファレンスデザインMs.ガジェット
設計情報が公開されていることで、開発者がスムーズに量産へ移行できるのは実用性が高いといえます。

供給体制と主なターゲットアプリケーション

新リファレンス基板は、2026年6月より供給が開始されています。サンプル価格は1個あたり13,000円(税抜)となっており、各種インターネット販売サイトを通じて購入が可能です。

ローム、超小型実装を実現した昇降圧電源基板を開発|供給体制と主なターゲットアプリケーション

本製品は、以下のようなバッテリー駆動の小型機器での利用を想定しています。

カテゴリー主な対象機器
ウェアラブル機器スマートウォッチ、スマートリング、生体センシングデバイス
モバイル機器AR/VRデバイス、スマートフォン
IoT・小型機器AIセンサーノード、BLEデバイス、スマートロック、ワイヤレスイヤホン

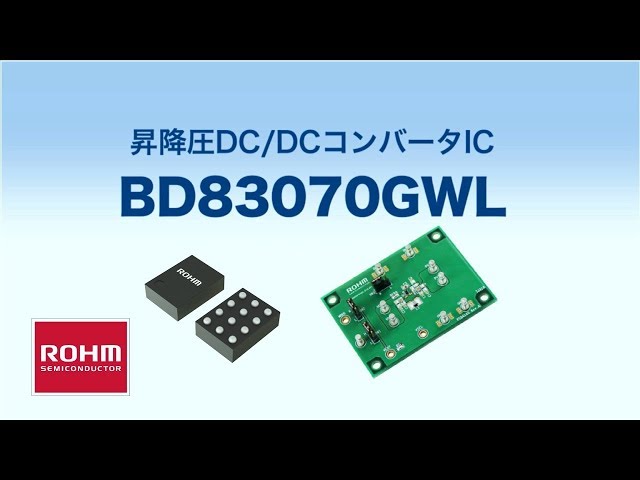

なお、DC-DCコンバータ(直流から直流へ電圧を変換する電源IC)の中でも、入力電圧に応じて昇圧と降圧を自動的に切り替えられる点が本製品の大きな特徴となっています。ロームは今後も電源ソリューションの提供を通じて、電子機器の小型化と省電力化に貢献する方針です。

ローム、超小型実装を実現した昇降圧電源基板を開発|供給体制と主なターゲットアプリケーションMs.ガジェット
IoTやウェアラブル機器の進化に伴い、こうした省電力かつ省スペースな電源ソリューションの需要はますます高まっていきそうです。

ローム、超小型実装を実現した昇降圧電源基板を開発|供給体制と主なターゲットアプリケーション
ローム、超小型実装を実現した昇降圧電源基板を開発 – 画像5
ローム、超小型実装を実現した昇降圧電源基板を開発

ローム、超小型実装を実現した昇降圧電源基板を開発
