トレックス・セミコンダクター株式会社は、2026年4月1日、降圧DC/DCコンバータの新製品「XC9714シリーズ」を開発したと発表しました。本製品は最大36V入力、2.0A出力に対応し、高効率かつ安定した電源供給を実現します。また、既存の高耐圧製品群とピン配置を共通化することで、電源仕様の変更に伴う基板の再設計リスクを最小限に抑えることが可能です。
製品概要

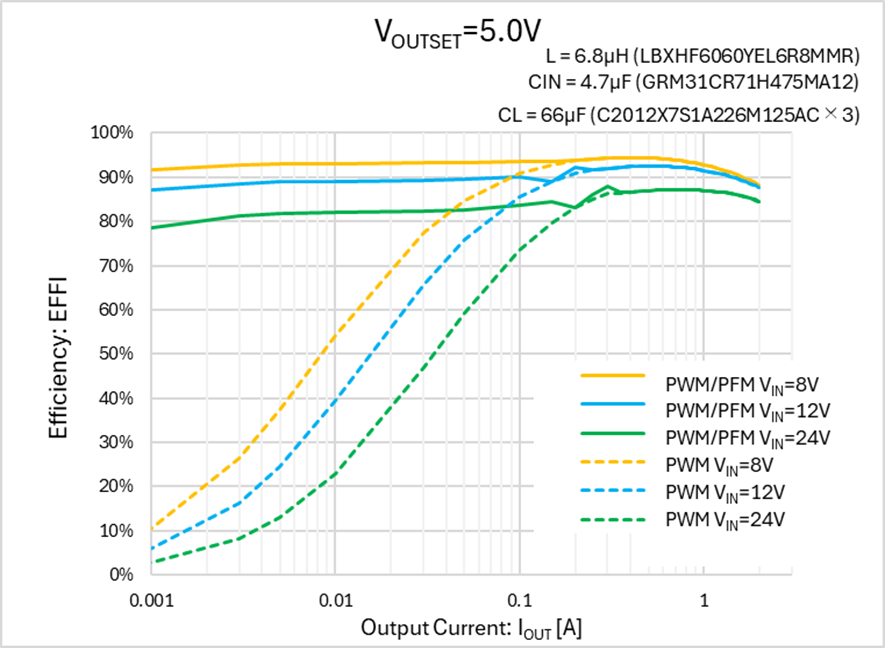

XC9714シリーズは、Nch-NchドライバFETを内蔵したブートストラップ方式の同期整流降圧DC/DCコンバータです。入力電圧4.5V～36V、出力電圧設定2.5V～18.0V、出力電流2.0Aのスペックを備えています。スイッチング周波数は800kHzで、MODE端子により動作モードをPWM制御とPWM/PFM制御から選択できます。PWM制御では負荷によらず周波数が一定になるため、ノイズ対策が容易です。さらに、消費電流は9μAと非常に低く、PWM/PFM制御選択時にはIOUT=10mA以下の軽負荷時にも高効率となり、軽負荷から重負荷までシステム全体の省電力化に貢献します。
Ms.ガジェット主要スペック
| 項目 | 仕様 |
|---|---|
| 入力電圧範囲 | 4.5V～36V |
| 出力電圧範囲 | 2.5V～18.0V |
| 出力電流 | 2.0A |
| スイッチング周波数 | 800kHz |
| 動作モード | PWM制御、PWM/PFM制御 |
| 消費電流 | 9μA |
| ピン配置 | XC9711、XC9702と共通 |
Ms.ガジェット
特徴詳細
本製品の特長として、既存製品である「XC9711」や「XC9702」とスペックは異なりますが、同一のピン配置を採用しています。これにより、開発途中で入力電圧や必要電流などの電源仕様に変更が生じた場合でも、既存の基板レイアウトのわずかな変更のみでスムーズに設計を移行させることが可能です。設計者の負担を軽減し、開発期間の短縮に大きく貢献します。
外付け抵抗により出力電圧の設定値を変更できるため、同一品番を複数の異なる電源ラインに展開することが可能です。また、EN/SS端子に抵抗と容量を接続することで、内部ソフトスタートよりも長いソフトスタート時間に外部調整できます。さらに、パワーグッド機能により出力電圧の状態を監視できるため、これらの機能を組み合わせることで複雑な電源シーケンスも容易に構成可能です。
安全面においても、電流制限、出力過電圧保護、サーマルシャットダウン、Lx端子短絡保護といった充実した保護機能を内蔵しており、高度な要求のある産業機器を始めとした、様々な電子機器の信頼性向上に寄与します。
Ms.ガジェット価格・発売日
製品名はXC9714で、参考価格は308円（税込）です。量産時期は量産中となっています。
Ms.ガジェットこれらの特徴により、XC9714シリーズは幅広い電子機器の電源設計を支援し、システムの省電力化と信頼性向上に貢献します。
